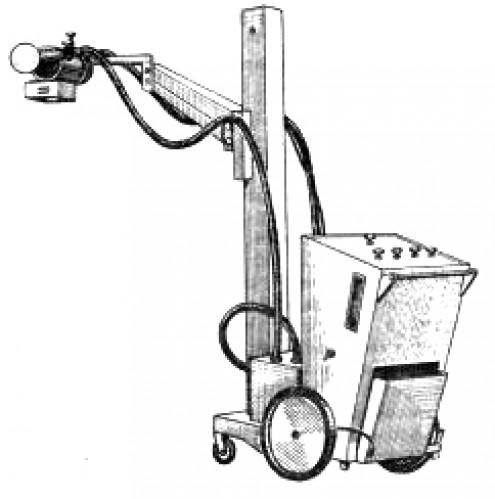

Аппарат рентгеновский 12П5 передвижной

Предназначен для рентгенодиагностических исследований больных в палатах и кабинетах  стационаров и клиник.

Конструктивно аппарат состоит из закрепленных на тележке пульта управления, генераторного устройства и штатива снимков с рентгеновской трубкой в защитном кожухе со щелевой диафрагмой. Все блоки и части аппарата соединены высоковольтными и низковольтными кабелями.

На лицевой панели пульта расположены рукоятки и кнопки управления с контрольными измерительными приборами. Панель предохранителей и пакетный выключатель вынесены на боковую поверхность пульта. На задней стенке расположен счетчик снимков.

Сразу за пультом  на тележке расположено генераторное устройство, на верхней поверхности крышки которого находится клеммная панель и стаканы для подсоединения высоковольтных кабелей.

Штатив снимков состоит из вертикальной колонны, перемещающейся по ней вертикальной каретки и укрепленным на каретке держателе трубки. Колонна  с вертикальной кареткой (и соответственно трубкой) может перемещаться вокруг своей оси на 180º с четырьмя фиксированными положениями через каждые 90º.  Держатель трубки выполнен таким образом, что трубка  может перемещаться в вертикальной плоскости относительно каретки по дуге 60º. Система подвижных соединений позволяет  зафиксировать трубку в любом нужном для исследования положении.

Рентгеновская трубка расположена в защитном кожухе. На защитном кожухе укреплена регулируемая диафрагма, шторки которой управляются с помощью ручек, находящихся на корпусе диафрагмы. Внутри кожуха диафрагмы смонтирован световой центратор, выдающий световой пучок, совпадающий с пучком рентгеновских лучей. Благодаря этому удается точно наметить границы облучаемого участка.

Система управления режимом снимков обеспечивает автоматическую защиту рентгеновской трубки от включения при неправильно выбранном режиме и при действительной перегрузке трубки по току. Предусмотрена полная защита персонала от высокого напряжения, а также защита от неиспользуемого рентгеновского излучения.
