Энцефалограф с функциями ВП и видеомониторинга 16-24 канальный

Компьютерный электроэнцефалограф BrainTest

Компьютерные электроэнцефалографы BRAINTEST для исследования электрической активности головного мозга с функциями цифрового ЭЭГ-видеодисплейинга и исследования вызванных потенциалов.

Высокие технические характеристики прибора и специальные программные средства, реализованные в системе, позволяют получить высококачественную запись электроэнцефалограммы в любом помещении.

Система разнообразных фильтров осуществляет цифровую фильтрацию ЭЭГ в реальном времени.

Для отображения электроэнцефалограммы в привычном для врача виде в системе предусмотрена возможность изменения амплитудной и временной развертки ЭЭГ во время записи и просмотра.

В системе реализована возможность проведения звуковой и световой стимуляции; длительность и частота стимулов задаются программно при помощи специальной системы настроек.

Для исследования поведенческих реакций пациента одновременно с записью ЭЭГ возможна запись видеоизображения пациента на жесткий диск персонального компьютера.

Современная видеокамера с поворотным пультом и дистанционным управлением разрешает врачу без напряжения наблюдать за  пациентом и записывать изображение тех частей тела или лица и в таком ракурсе и увеличении, как это необходимо для конкретного обследования. Сжатие видеосигнала в реальном времени дает возможность проведения длительного ЭЭГ-видеодисплейинга.

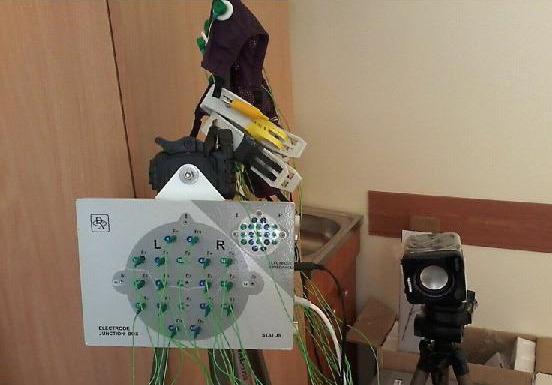

Компьютерный электроэнцефалограф   BRAINTEST  разрешает регистрировать  16 канальную ЭЭГ в системе “10-20” синхронно с  ЭКГ по одному отведению и двумя каналами ЭОГ согласно протокола исследования либо в режиме дисплейинга.



Компьютерный электроэнцефалограф   BRAINTEST  разрешает регистрировать от 1 до 21 каналов ЭЭГ в системе “10-20” синхронно с  ЭКГ по одному отведению и двумя каналами ЭОГ согласно протокола исследования либо в режиме дисплейинга.





Высокие технические характеристики прибо-ра и специальные программные средства, реализованные в системе позволяют получить высококачественную запись электроэнцефалограммы в любом помещении.



Система разнообразных фильтров осуществляет цифровую фильтрацию ЭЭГ в реальном времени.

Для визуализации электроэнцефалограммы привычного для врача вида предусмотрена возможность изменения амплитудной и временной развертки ЭЭГ во время записи и просмотра.

Электроэнцефалограмма отображается на экране в любом выбранном пользователем монтаже (монополярном, биполярном, смешанном). Для изменения представления ЭЭГ система разрешает создавать  произвольные монтажи и впоследствии использовать их в программе.

В системе реализована возможность проведения звуковой  и световой стимуляции; длительность и частота стимулов задаются программно при помощи специальной системы настроек.











Реализованный в  системе качественный цифровой ЭЭГ-видеодисплейинг разрешает одновременно с записью ЭЭГ записывать видеоизображение пациента на жесткий диск ПК.

Современная видеокамера с дистанцион-ным управлением разрешает врачу без напряжения наблюдать за  пациентом и записывать изображение тех частей тела или лица и в таком ракурсе и увеличении, как это необходимо для конкретного обследования. Сжатие видеосигнала в реальном времени дает возможность проведения длительного     ЭЭГ-видеомони-торинга (48 часов).



Обработка и анализ ЭЭГ



Программное обеспечение системы  предоставляет широкий набор методов обработки электроэнцефалограммы и форм представления результатов ее анализа.

Просмотр ЭЭГ – просмотр в разнообразных системах отведений, подиапазонная фильтрация, редактирование ЭЭГ, фильтра-ция ЭЭГ, сравнение двух электроэнцефало-грамм.

Картирование самых разных данных: мощности частотных диапазонов, медианной частоты спектра, канонограмм (соотношений диапазонов), мощности на всех анализируемых частотах, амплитуд ЭЭГ, коэффициентов корреляции, коэффициентов когерентности;  двух- и  Трехмерное картирование.

Для исследования состояния пространст-венно-временной организации электричес-кой активности головного мозга в системе применяется метод комплексной функции когерентности и традиционный корреля-ционный анализ, который разрешает рассчитать и построить авто- и кросскоррелограммы, таблицу коэффи-циентов корреляции и картограмму их распределения.

Карты по частотным диапазонам дают возможность изучать асимметрию в каждом из стандартных диапазонов (дельта, тета, альфа, бета). При этом картированию  можно подвергать любой видимый фрагмент ЭЭГ, выделять анализируемый участок или получать интегральную характеристику за период одной из функциональных проб.



Графики, диаграммы и таблицы

В компьютерном электроэнцефалографе BRAINTEST реализовано представление результатов спектрального анализа (на базе Фурье или Wavelet–преобразования с гибкой системой настроек), авто- и кросскор-реляционного, когерентного, биспектраль-ного  анализа как в виде непосредственно таблиц и чисел, так и в виде графиков, диаграмм и карт распределения, с возмож-ностью масштабирования и вывода на печать. Форма представления результатов может быть настроена в соответствии с предпочтениями пользователя.

Вероятностная Томография: построение любых срезов в ортогональной системе координат XYZ, совмещение с анатомическими структурами, трехмерное представление очага электрической  активности.

Расчёт томограмм для любого участка ЭЭГ, построение томограмм по всем пробам исследования

Окно Цифровые данные  представляет таблицу мощностей во всех стандартных диапазонах для всех отведений монтажа.

Окна Частотная плоскость, Круговые диаграммы диапазонов и Цифровые данные дают возможность оценить соотношение составляющих стандартных диапазонов и количественно, и качественно.

Режим  Карты по Пробам  выводит в одном окне карты суммарной активности  по каждой из проб исследования по четырём частотным диапазонам.

Оценить динамику спектральных характеристик ЭЭГ, их изменение в ходе функциональных проб призваны режимы Карты по Пробам, Wavelet анализ, Сжатые спектральные области, Биспектральный анализ, Закон Распределения.



Трехмерное картирование

Для облегчения визуального восприятия карт в системе предусмотрен их трехмерный вариант, представляющий собой объемную модель головы, на которую в соответствии с установленными электродами и соответствующими значениями зарегистрированных сигналов, накладывается определенная цветовая поверхность.

Для  локализации очага электрической активности на трехмерной модели в виде колец показана плоскость среза.

Обобщенная информация о спектральном составе ЭЭГ  представляется в автоматическом описании электроэнцефалограммы.





Регистрация и анализ вызванных потенциалов (ВП)

Система разрешает проводить регистрацию и анализ слуховых, зрительных и когнитивных (Условно-негативная волна ожидания и феномен P300) длинно-латентных вызванных потенциалов.

Система предоставляет следующие возможности для исследования вызванных потенциалов:

- автоматическое определение пиков;

- расчёт латентностей, амплитуд и площади под откликом;

- амплитудное и частотное картирование;

- спектральный анализ и сравнение откли-ков из разных исследований,

- представление результатов анализа в виде графиков, таблиц и диаграмм.

Для более глубоко изучения функций зритель-ной системы пациента используется регистра-ция зрительных ВП на реверсивный шахмат-ный паттерн.





Анализ вариабельности сердечного ритма (ВСР)

При анализе вариабельности сердечного ритма система предоставляет  результаты:

- статистического анализа;

- анализа волновой структуры ритма сердца;

- анализа скатерограммы;

- вариационной пульсометрии по Баевскому.

В окне анализа ВСР могут располагаться результаты анализа сразу нескольких фрагментов ЭКГ, одного или разных пациентов.

Для каждого рассматриваемого участка выводится ритмокардиограмма (либо график ЧСС,  либо график RR), гистограмма распределения R-R интервалов, скатеро-грамма, статистические параметры ритмо-граммы, график спектрограммы, числен-ные параметры спектрограммы



 Хранение   данных

Сохранение карточки пациента, зарегистрированной ЭЭГ, истории болезни и заключения, архивирование записей на сменный носитель, сортировка и поиск пациентов, другие сервисные функции.

Возможность передачи данных исследования по локальной сети или Интернет.

Возможность формирования статистических данных за выбранный период.

Формирование заключения и печать

Для облегчения выдачи заключения врачу предлагается несколько возможностей формирования текстовой части заключения (автоматическое описание ЭЭГ, по одному из шаблонов, по  системе вопрос-ответ, в произвольной текстовой форме).

Режим “Вопрос-Ответ” разрешает по одному из имеющихся и изменяющихся шаблонов в диалоговой форме быстро построить текстовое заключение любого объёма и сложности.

Все формы представления ЭЭГ, результатов ее анализа и заключение могут быть выведены на печать.  Компоновка листа абсолютно произвольная. Для облегчения подготовки отчетной формы в системе предусмотрен режим предварительного просмотра.
